绝缘监测仪
让每一次通电都安全
面向 0–1500V DC / 0–1000V AC 不接地（IT）系统，采用低频信号注入法对母线对地绝缘实时在线监测；带电、停电双模式可测，最高检测 50MΩ，双级阈值报警 + 继电器干接点输出，RS485（Modbus-RTU）全隔离接入。
Un 0–1500V DC
检测上限 50MΩ
响应 5–120s 可调
介电 6KVAC · 1min

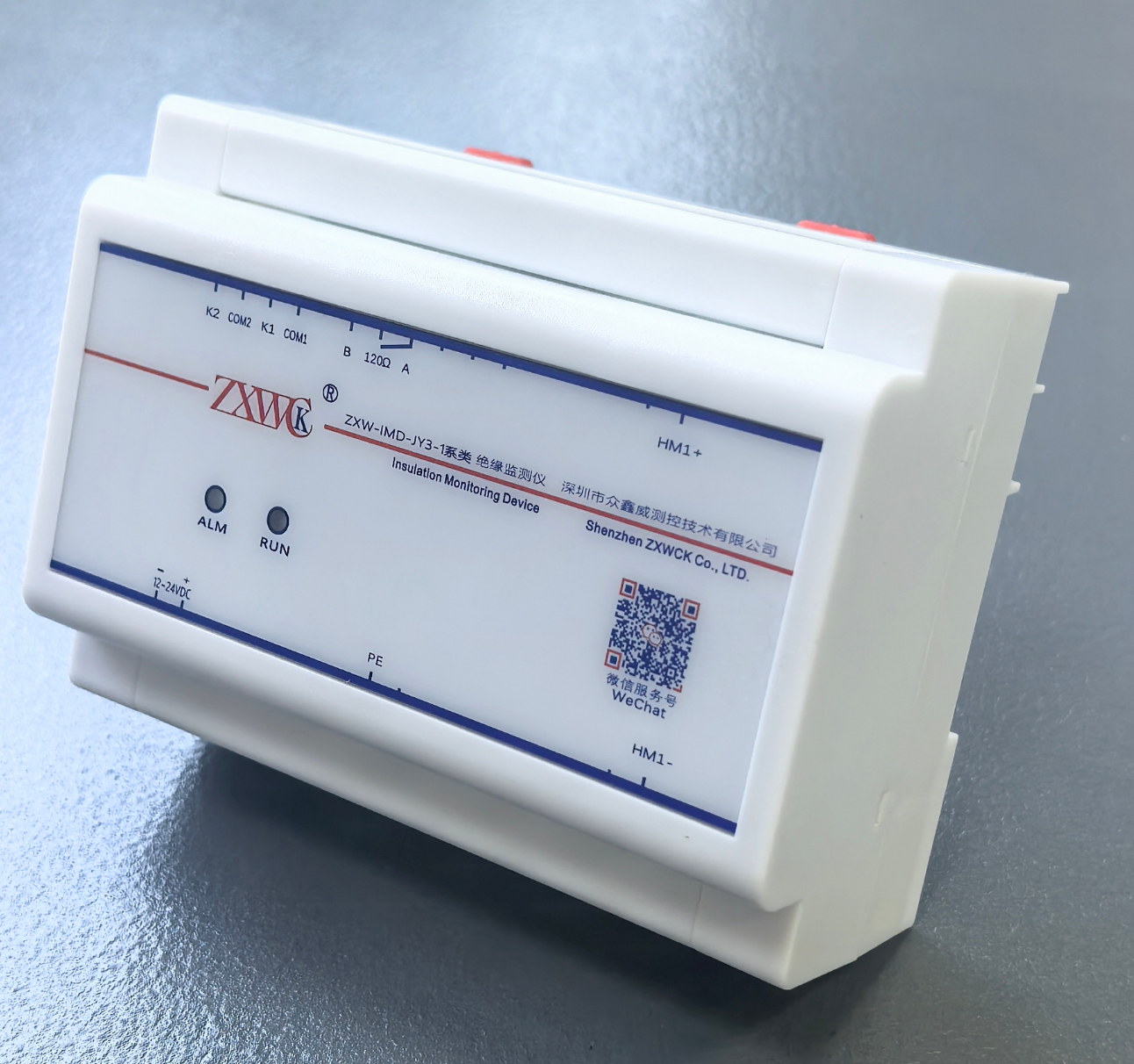

产品实物
DIN 35MM
实时绝缘电阻
12.4 MΩ30 kΩ
系统电压 Un
1500 V DC
响应时间
10 s · 默认
RUN 正常通信
ALM 未触发ALM 触发
核心能力
CAPABILITIES · 6 项核心能力
CAP-01
带电 / 停电双模式监测
系统运行与停机检修两种状态下均可执行绝缘监测，检修窗口前即可预判绝缘薄弱点，无需母线断电。
CAP-02
低频信号注入法
向被测母线与地之间注入低频测量信号，原理成熟可靠，对一次系统无附加影响，单条独立母线全程在线监测。
CAP-03
双级阈值报警
一二级报警阈值均可在 10kΩ–50MΩ 内自定义，默认一级 50kΩ（K1 动作）/ 二级 120kΩ（ALM 闪烁），并支持解除阈值回差。
CAP-04
串口启停控制
通过串口命令启停监测，规避同一隔离系统中多台同类设备同时注入造成的互扰，保障测量精度。
CAP-05
干接点 + 隔离通信
2 路继电器干接点（30VDC/2A · 250VAC/5A）+ 1 路全隔离 RS485，标准 Modbus-RTU 协议，可直接接入电力监控 / SCADA 系统。
CAP-06
50MΩ 宽量程
0–1000kΩ ±10kΩ，1MΩ–50MΩ ±15%，覆盖从受潮劣化到高阻缓降的全过程，最高检测 50MΩ。
应用场景
SCENARIO SIMULATION · 电力 / 通信 / 医疗 同样适用
同一台监测仪，五类拓扑迥异的严苛工况：大储直流链路、SST 固态变压器 800V DC 链路、船舶三相 IT 系统、矿井分布泄漏电网、新能源汽车直流快充。
动效时序 · 8s 循环
原理图泄漏支路 / IMD 状态与关键帧同步过渡 · 帧间 400ms ease
稳定 3s
预警 2s
报警 2s
恢复 1s
技术参数
SPECIFICATIONS · 关键参数一览
参数规格
被监测系统IT 不接地系统（浮地）· 工频 / 直流均适用
系统电压范围AC 0–1000V · DC 0–1500V
测量范围1 kΩ – 50 MΩ
一级报警阈值默认 50 kΩ · ALM 常亮 · K1 干接点吸合联锁
二级预警阈值默认 120 kΩ · ALM 闪烁 · 可调
响应时间5–120s 可调 · 默认 10s
通信接口RS485 · Modbus-RTU · 隔离输出
通信波特率2400 / 4800 / 9600 bps
辅助电源DC 12–24V · 功耗 ≤3W
介电强度6KV AC · 1min（隔离耐压）
工作环境温度 -40℃ ~ +80℃ · 海拔 ≤5000m
尺寸 / 安装 / 重量56 × 95 × 131mm · 35mm DIN 导轨 · 约 300g
接线与安装
WIRING & INSTALLATION · 端子与部署

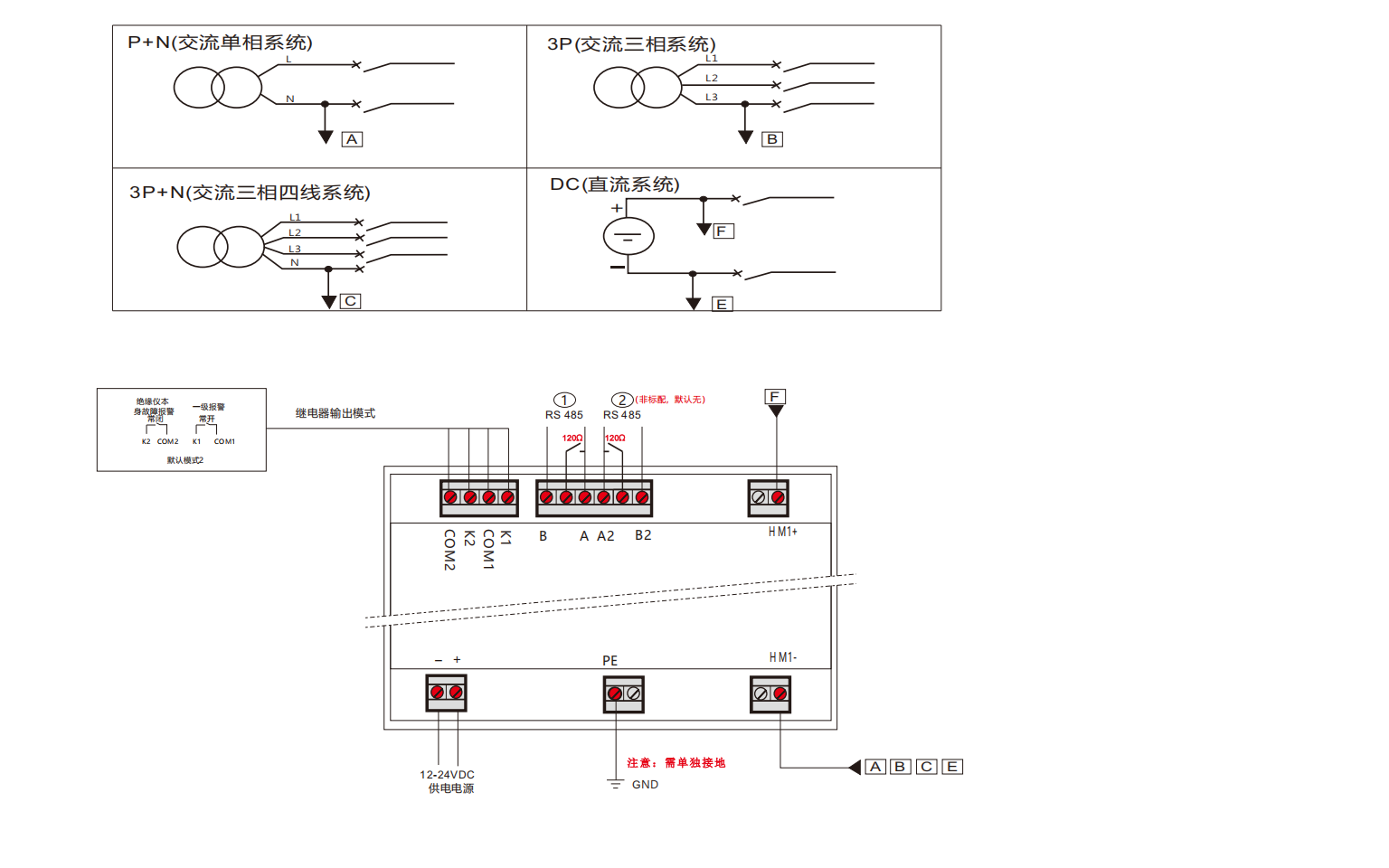

端子接线示意 · 四种监测模式
WIRING DIAGRAM
端子定义
HM1+ / HM1- / PE 接被测母线（0–1500V DC / 0–1000V AC）与独立接地；+ / - 为 DC 12–24V 辅助电源，A / B / A2 / B2 为 RS485 通信（A2/B2 非标配，默认无）。
K1 / COM1 / K2 / COM2 为 2 路继电器干接点（30VDC/2A · 250VAC/5A）：K1 一级报警动作，K2 设备自身故障告警。导线 0.2–2.5mm²（24–14 AWG）· 剥线 7mm · 扭矩 0.4Nm。
01
标准导轨安装
35mm DIN 导轨卡装，模块式设计，单表位即可完成部署与更换。
02
独立接地要求
PE 端子须以合格接地体单独接地。务必先行确认，以免设备受损。
03
K1 干接点联锁输出
一级报警时 K1 动作，可直接接入跳闸、声光告警或联锁回路。
04
单系统仅装一台
同一隔离回路系统内只能安装一台绝缘监测仪，多台并用会互相干扰测量精度；建议在 HM1+ / HM1- / PE 端子加装浪涌保护器。
标准认证与结构尺寸
STANDARDS & DIMENSIONS · 合规与安装
满足标准
APPLICABLE STANDARDS
IEC 61557-8
IT 系统绝缘监测装置 · 功能与试验要求
GB/T 18216.8-2015
低压配电系统绝缘监测装置 · 中国国标对应
EN 61010-1:2010+A1:2019
测量 / 控制与实验室用电气设备安全要求
IEC 61326-2-4:2020
测量控制设备的电磁兼容（EMC）要求
权威检测 · 全球互认
6KV AC · 1min
-40 ~ +80 ℃
IP20 端子防护
Modbus-RTU
CELVD · EMC
RoHS2011/65/EU
CNASCMA · ILAC-MRA

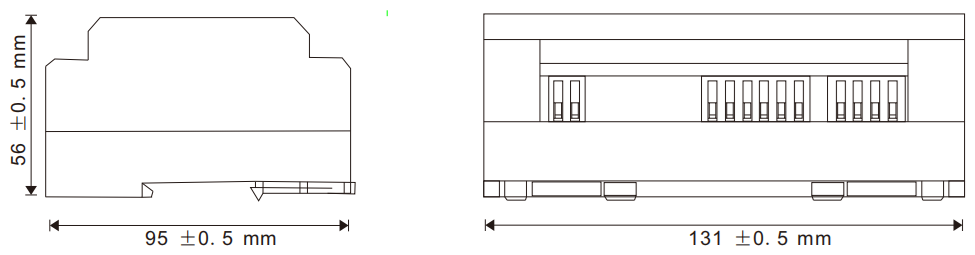

产品结构尺寸
PRODUCT DIMENSION
